پروڈکٹ: EN 10219 سٹرکچرل ہولو سیکشن

معیاری:EN 10219-1/ EN 10219-2: 2006 کولڈ تشکیل شدہ ویلڈڈ ساختی کھوکھلی حصوں کے غیر مصر دات اور باریک دانوں کے اسٹیل۔

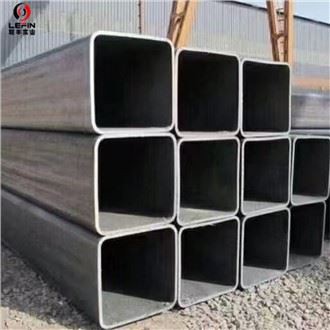

کلیدی الفاظ:سرکلر ہولو سیکشن (CHS)، اسکوائر ہولو سیکشن (SHS)، مستطیل کھوکھلا سیکشن (RHS)

سائز:

آئٹم	قسم	قطر کے باہر (ملی میٹر)	دیوار کی موٹائی (ملی میٹر)
سی ایچ ایس	ERW	21.3 — 609.6	1.5 — 20.0
	گرم توسیع شدہ	245 — 820	5.0 — 18.0
	SSAW/SAWH	219.1 — 2850	6.0 — 25.4
	LSAW/SAWL	406.4 — 1422	6.0 — 60.0
ایس ایچ ایس	/	2020 — 12001200	1.5 — 60.0
آر ایچ ایس	/	2040 — 10001500	1.5 — 60.0

مل ٹیسٹ سرٹیفکیٹ:EN 10204:2004 3.1

اوپری علاج:ننگی تیار، آئل کوٹنگ، وارنش کوٹنگ، کلر پینٹنگ، ایپوکسی کوٹنگ، ریت بلاسٹنگ، گیلوانائزنگ

علاج ختم:سادہ سرے، بیولڈ سرے، نالی دار سرے۔

کھیپ:کنٹینر شپمنٹ، بلک برتن شپمنٹ.

کیمیائی ساخت اور مکینیکل خواص:

کیمیائی ساخت —— مصنوعات کی موٹائی کے لیے کاسٹ تجزیہ 40 ملی میٹر سے کم یا اس کے برابر

سٹیل گریڈ	کی قسم deoxidation	درجہ بندی	بڑے پیمانے پر فیصد، زیادہ سے زیادہ
سٹیل گریڈ	کی قسم deoxidation	درجہ بندی	C	سی	Mn	P	S	N	زیادہ سے زیادہ کاربن مساوی قدر (CEV)
S235JRH	ایف ایف	بی ایس	0.17	--	1.40	0.040	0.040	0.009	0.35
S275J0H	ایف ایف	QS	0.20	--	1.50	0.035	0.035	0.009	0.40
S275J2H	ایف ایف	QS	0.20	--	1.50	0.030	0.030	--	0.40
S355J0H	ایف ایف	QS	0.22	0.55	1.60	0.035	0.035	0.009	0.45
S355J2H	ایف ایف	QS	0.22	0.55	1.60	0.030	0.030	--	0.45
S355K2H	ایف ایف	QS	0.22	0.55	1.60	0.030	0.030	--	0.45

FF: مکمل طور پر ہلاک اسٹیل جس میں نائٹروجن بائنڈنگ عناصر موجود نائٹروجن کو باندھنے کے لیے کافی مقدار میں ہوں (مثال کے طور پر کم از کم {{0}}.020 فیصد کل Al یا 0.015 فیصد حل پذیر Al )۔
نائٹروجن کی زیادہ سے زیادہ قدر لاگو نہیں ہوتی اگر کیمیائی ساخت کم از کم Al/N تناسب 2:1 کے ساتھ 0.020 فیصد کا کم از کم مجموعی Al مواد دکھاتی ہے، یا اگر کافی دیگر B- پابند عناصر موجود ہوں۔ این بائنڈنگ عناصر کو معائنہ دستاویز میں درج کیا جائے گا۔
BS: بیس سٹیل؛ QS: کوالٹی سٹیل

کیمیائی ساخت —— مصنوعات کی موٹائی کے لیے کاسٹ تجزیہ 40 ملی میٹر سے کم یا اس کے برابر، فیڈ اسٹاک کی حالت N

سٹیل گریڈ	کی قسم deoxidation	درجہ بندی	بڑے پیمانے پر فیصد
سٹیل گریڈ	کی قسم deoxidation	درجہ بندی	C زیادہ سے زیادہ	سی زیادہ سے زیادہ	Mn	P زیادہ سے زیادہ	S زیادہ سے زیادہ	Nb زیادہ سے زیادہ	V زیادہ سے زیادہ	تمام کل منٹ	تی زیادہ سے زیادہ	کروڑ زیادہ سے زیادہ	نی زیادہ سے زیادہ	مو زیادہ سے زیادہ	کیو زیادہ سے زیادہ	N زیادہ سے زیادہ	زیادہ سے زیادہ کاربن مساوی قدر (CEV)
S275NH	جی ایف	QS	0.20	0.40	0.50-1.40	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S275NLH	جی ایف	QS	0.20	0.40	0.50-1.40	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S355NH	جی ایف	QS	0.20	0.50	0.90-1.65	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S355NLH	جی ایف	QS	0.18	0.50	0.90-1.65	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S460NH	جی ایف	ایس ایس	0.20	0.60	1.00-1.70	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53
S460NLH	جی ایف	ایس ایس	0.20	0.60	1.00-1.70	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53

GF: مکمل طور پر ختم شدہ سٹیل جس میں نائٹروجن بائنڈنگ عناصر موجود ہیں جو دستیاب نائٹروجن کو باندھنے کے لیے کافی ہیں اور اس کی ساخت ٹھیک دانے دار ہے۔
اگر کافی این بائنڈنگ عناصر موجود ہیں، تو کم از کم کل Al مواد لاگو نہیں ہوتا ہے۔
اگر تانبے کا مواد 0.30 فیصد سے زیادہ ہے تو نکل کا مواد تانبے کے مواد کا کم از کم نصف ہونا چاہیے۔
QS: کوالٹی سٹیل؛ ایس ایس: خصوصی اسٹیل

کیمیائی ساخت —— مصنوعات کی موٹائی کے لیے کاسٹ تجزیہ 40 ملی میٹر سے کم یا اس کے برابر، فیڈ اسٹاک کی حالت M

سٹیل گریڈ	کی قسم deoxidation	درجہ بندی	بڑے پیمانے پر فیصد
سٹیل گریڈ	کی قسم deoxidation	درجہ بندی	C زیادہ سے زیادہ	سی زیادہ سے زیادہ	Mn زیادہ سے زیادہ	P زیادہ سے زیادہ	S زیادہ سے زیادہ	Nb زیادہ سے زیادہ	V زیادہ سے زیادہ	تمام کل منٹ	تی زیادہ سے زیادہ	نی زیادہ سے زیادہ	مو زیادہ سے زیادہ	N زیادہ سے زیادہ	زیادہ سے زیادہ کاربن مساوی قدر (CEV)
S275MH	جی ایف	ایس ایس	0.13	0.50	1.50	0.035	0.030	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S275MLH	جی ایف	ایس ایس	0.13	0.50	1.50	0.030	0.025	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S355MH	جی ایف	ایس ایس	0.14	0.50	1.50	0.035	0.030	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S355MLH	جی ایف	ایس ایس	0.14	0.50	1.50	0.030	0.025	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S420MH	جی ایف	ایس ایس	0.16	0.50	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S420MLH	جی ایف	ایس ایس	0.16	0.50	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S460MH	جی ایف	ایس ایس	0.16	0.60	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46
S460MLH	جی ایف	ایس ایس	0.16	0.60	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46

GF: مکمل طور پر ختم شدہ سٹیل جس میں نائٹروجن بائنڈنگ عناصر موجود ہیں جو دستیاب نائٹروجن کو باندھنے کے لیے کافی ہیں اور اس کی ساخت ٹھیک دانے دار ہے۔
اگر کافی این بائنڈنگ عناصر موجود ہیں، تو کم از کم کل Al مواد لاگو نہیں ہوتا ہے۔
Cr، Cu اور Mo کا کل مجموعہ 0.60 فیصد سے زیادہ نہیں ہوگا۔
ایس ایس: خصوصی اسٹیل

40 ملی میٹر سے کم یا اس کے برابر موٹائی میں نان الائے سٹیل کے کھوکھلے حصوں کی مکینیکل خصوصیات

سٹیل گریڈ	ReH - کم از کم پیداوار کی طاقت (MPa)		Rm - تناؤ کی طاقت (MPa)		A - منٹ فریکچر (فیصد) طول البلد پر بڑھانا۔	KV - کم از کم اثر توانائی (J)
	مخصوص موٹائی ملی میٹر		مخصوص موٹائی ملی میٹر		Specified thickness ملی میٹر	کے ٹیسٹ درجہ حرارت پر
	16 سے کم یا اس کے برابر	>16 40 سے کم یا اس کے برابر	<>	3 سے بڑا یا اس کے برابر 40 سے کم یا اس کے برابر	40 سے کم یا اس کے برابر	-20ڈگری	0ڈگری	20ڈگری
S235JRH	235	225	360-510	360-510	24 (b)	--	--	--
S275J0H	275	265	430-580	410-560	20 (c)	--	27	27
S275J2H	275	265	430-580	410-560	20 (c)	27	--	--
S355J0H	355	345	510-680	470-630	20 (c)	--	27	27
S355J2H	355	345	510-680	470-630	20 (c)	27	--	--
S355K2H	355	345	510-680	470-630	20 (c)	40	--	--

(b) موٹائی> 3 ملی میٹر اور سیکشن سائز D/T <15 (راؤنڈ) اور (B پلس H)/2T <12.5 (مربع اور مستطیل) کے لیے کم از کم لمبا 2 تک کم کیا جاتا ہے۔ موٹائی <3 ملی میٹر کے لیے کم از کم قدر بڑھاو کے لیے 17 فیصد ہے۔
(c) سیکشن سائز D/T <15 (سرکلر) اور (B پلس H)/2T <12.5 (مربع اور مستطیل) کے لیے کم از کم لمبا 2 تک کم کیا گیا ہے۔

40 ملی میٹر سے کم یا اس کے مساوی موٹائی میں کھوکھلی حصوں کی مکینیکل خصوصیات - فیڈ اسٹاک مواد کی حالت N

سٹیل گریڈ	ReH - کم از کم پیداوار کی طاقت (MPa)		Rm - تناؤ کی طاقت (MPa)	A - منٹ فریکچر (فیصد) طول البلد پر بڑھانا۔	KV - کم از کم اثر توانائی (J)
	مخصوص موٹائی ملی میٹر		مخصوص موٹائی ملی میٹر	مخصوص موٹائی ملی میٹر	کے ٹیسٹ درجہ حرارت پر
	16 سے کم یا اس کے برابر	>16 40 سے کم یا اس کے برابر	40 سے کم یا اس کے برابر	40 سے کم یا اس کے برابر	-50ڈگری	-20ڈگری
S275NH	275	265	370-510	24	--	40
S275NLH	275	265	370-510	24	27	--
S355NH	355	345	470-630	22	--	40
S355NLH	355	345	470-630	22	27	--
S460NH	460	440	540-720	17	--	40
S460NLH	460	440	540-720	17	27	--

سیکشن سائز D/T <15 (سرکلر) اور (B پلس H)/2T <12.5 (مربع اور مستطیل) کے لیے کم از کم لمبا 2 تک کم کیا گیا ہے۔

موٹائی میں کھوکھلی حصوں کی مکینیکل خصوصیات 40 ملی میٹر سے کم یا اس کے برابر - فیڈ اسٹاک میٹریل کنڈیشن M

سٹیل گریڈ	ReH - کم از کم پیداوار کی طاقت (MPa)		Rm - تناؤ کی طاقت (MPa)	A - منٹ فریکچر (فیصد) طول البلد پر بڑھانا۔	KV - کم از کم اثر توانائی (J)
	مخصوص موٹائی ملی میٹر		مخصوص موٹائی ملی میٹر	مخصوص موٹائی ملی میٹر	کے ٹیسٹ درجہ حرارت پر
	16 سے کم یا اس کے برابر	>16 40 سے کم یا اس کے برابر	40 سے کم یا اس کے برابر	40 سے کم یا اس کے برابر	-50ڈگری	-20ڈگری
S275MH	275	265	360-510	24	--	40
S275MLH	275	265	360-510	24	27	--
S355MH	355	345	450-610	22	--	40
S355MLH	355	345	450-610	22	27	--
S420MH	420	400	500-660	19	--	40
S420MLH	420	400	500-660	19	27	--
S460MH	460	440	530-720	17	--	40
S460MLH	460	440	530-720	17	27	--

سیکشن سائز D/T <15 (سرکلر) اور (B پلس H)/2T <12.5 (مربع اور مستطیل) کے لیے کم از کم لمبا 2 تک کم کیا گیا ہے۔

رواداری:

خصوصیت	سرکلر کھوکھلی حصے	مربع اور مستطیل کھوکھلی حصے
باہر کے طول و عرض (ڈی، بی اور ایچ)	± 1 فیصد کم از کم ± 0.5 ملی میٹر کے ساتھ اور زیادہ سے زیادہ ± 10 ملی میٹر	سائیڈ کی لمبائی ملی میٹر	رواداری
		H، B <100	± 1 فیصد کم از کم ± 0.5 ملی میٹر کے ساتھ
		100 H سے کم یا اس کے برابر، B 200 سے کم یا اس کے برابر	± 0.8 فیصد
		H, B > 200	± 0.6 فیصد
موٹائی (T)	D کے لیے 406.4 ملی میٹر سے کم یا اس کے برابر:	T 5 ملی میٹر سے کم یا اس کے برابر ± 10 فیصد
	T 5 ملی میٹر سے کم یا اس کے برابر ± 10 فیصد	T > 5 ملی میٹر ± 0.5 ملی میٹر
	T > 5 ملی میٹر ± 0.5 ملی میٹر
	D > 406.4 ملی میٹر کے لیے:
	± 10 فیصد زیادہ سے زیادہ ± 2 ملی میٹر کے ساتھ
گول پن سے باہر (O)	قطر والے کھوکھلے حصوں کے لیے 2 فیصد موٹائی کا تناسب 100 سے زیادہ نہ ہو۔	/
مقعد/ محدب	/	زیادہ سے زیادہ {{0}}.8 فیصد کم از کم 0.5 ملی میٹر کے ساتھ
اطراف کا مربع پن	/	90 ڈگری ± 1 ڈگری
موڑ	/	2mm جمع 0.5mm/m لمبائی
سیدھا پن	0. کل لمبائی کا 20 فیصد اور کسی بھی 1m لمبائی سے زیادہ 3mm	0. کل لمبائی کا 15 فیصد اور کسی بھی 1m لمبائی سے زیادہ 3mm
ماس فی یونٹ لمبائی	انفرادی ترسیل کی لمبائی پر ± 6 فیصد
بیرونی کارنر پروفائلز (T=موٹائی) سائیڈز کو کونے کے آرکس پر ٹینجینٹل ہونے کی ضرورت نہیں ہے۔	/	T 6 ملی میٹر سے کم یا اس کے برابر	1.6T - 2.4T
		6mm < T 10mm سے کم یا اس کے برابر	2.0T - 3.0T
		ٹی> 10 ملی میٹر	2.4T - 3.6T

ڈوبے ہوئے آرک ویلڈڈ کھوکھلی حصوں کے لیے اندرونی اور بیرونی ویلڈ بیڈ کی اونچائی پر رواداری

موٹائی، ٹی	زیادہ سے زیادہ ویلڈیڈ موتیوں کی اونچائی
T 14.2 ملی میٹر سے کم یا اس کے برابر	3.5 ملی میٹر
T> 14.2 ملی میٹر	4.8 ملی میٹر

مستطیل/مربع کھوکھلی حصوں کے حساب کے لیے بیرونی کونے کا رداس:

موٹائی، ٹی	بیرونی کونے کا رداس R (ملی میٹر)
T 6 ملی میٹر سے کم یا اس کے برابر	2.0 T
6 ملی میٹر < T 10 ملی میٹر سے کم یا اس کے برابر	2.5 T
ٹی> 10 ملی میٹر	3.0 T

مستطیل/مربع کھوکھلی حصوں کے حساب کے لیے اندرونی کونے کا رداس:

موٹائی، ٹی	اندرونی کونے کا رداس R (ملی میٹر)
T 6 ملی میٹر سے کم یا اس کے برابر	1.0 T
6 ملی میٹر < T 10 ملی میٹر سے کم یا اس کے برابر	1.5 T
ٹی> 10 ملی میٹر	2.0 T
