EN1065 سایڈست پروپس

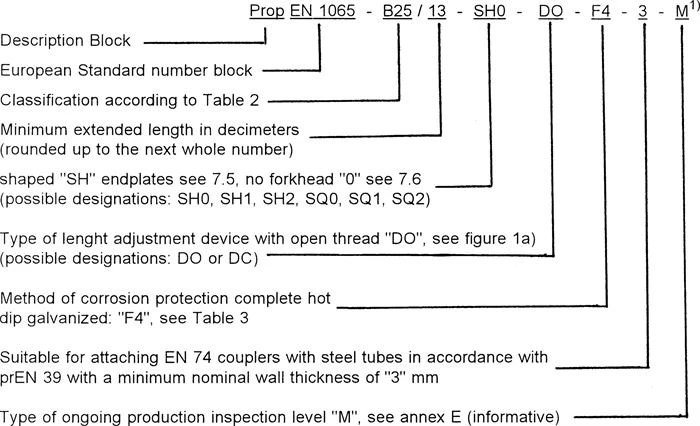

DIN EN1065 ایڈجسٹ ایبل پرپس کے لیے اسٹیل ٹیوبیں جو بنیادی طور پر EN 10025 کے مطابق ہوتی ہیں اور کولڈ ورکنگ کے ذریعے تبدیل کی جاتی ہیں بشرطیکہ

• تبدیل شدہ پیداوار کی طاقت EN 10025 میں دی گئی پیداوار کی طاقت میں سے ایک کے مطابق ہے یا

• استعمال شدہ عمل کو ان اقدار کی ضمانت کے لیے دکھایا جا سکتا ہے۔

• ترمیم شدہ اسٹیل کی لمبائی 18 فیصد سے کم نہیں ہے۔

• پیداوار کی طاقت 315N/mm کے برابر ہے۔2یا 395N/mm2اور

نوٹ: کولڈ ورکنگ سٹرین ہارننگ کے ذریعے ساختی خصوصیات کو تبدیل کرتی ہے۔

2. سایڈست سہارا کی موٹائی

کلاس B, C, D, اور E پروپس کے لیے استعمال ہونے والی کسی بھی ٹیوب کی برائے نام دیوار کی موٹائی کم از کم 2,6 ملی میٹر ہونی چاہیے۔

کلاس A پرپس کے لیے برداشت کو مدنظر رکھتے ہوئے دیوار کی کم از کم موٹائی 2,3 ملی میٹر سے کم نہیں ہونی چاہیے۔

تشخیص کے مقاصد کے لیے، سوراخ بنانے کا طریقہ ڈرائنگ پر بیان کیا جائے گا۔

نوٹ: سوراخ بنانے کا ترجیحی طریقہ ڈرلنگ ہے (دیکھیں۔9.2.4.1).

یہ جائز ہے کہ یا تو، مقامی طور پر ملحقہ ٹیوب کے قطر کو بڑھا کر اینڈ پلیٹ میں ویلڈیڈ کیا جائے یا کنکشن کی سختی کو بڑھانے کے لیے اس سے ملحقہ ایک اضافی بڑے قطر کی ٹیوب کو جوڑ کر اینڈ پلیٹ میں ویلڈ کیا جائے (دیکھیںبھی9.2.3.1).

3. ویلڈنگ

ویلڈنگ EN 729-2 کے مطابق کی جائے گی۔

دھاتی آرک کے عمل سے تیار کردہ تمام فلیٹ ویلڈز کی گلے کی کم از کم موٹائی 2,5 ملی میٹر ہونی چاہیے۔

جہاں متبادل ذرائعویلڈنگ کا استعمال کیا جاتا ہے (مثال کے طور پر رگڑ، یا پروجیکشن ویلڈنگ)، نتیجے میں کنکشن ہوگادھاتی آرک کے عمل سے تیار کردہ ویلڈ کی طاقت کے برابر یا زیادہ ہے۔

4.PIN

برائے نام پن کا قطر DP 13 ملی میٹر سے کم نہیں ہونا چاہیے۔

5. ٹھیک ایڈجسٹمنٹ ڈیوائس کے ذریعے پروپ کی ایڈجسٹمنٹ اس وقت بھی ممکن ہوگی جب پروپ کے محور اور جہاز کی دیوار کے درمیان فاصلہ صرف 100 ملی میٹر ہو۔

6.اینڈ پلیٹس

6.1 اینڈ پلیٹس یا تو مربع (SQ) ہوں گی یا شناختی مقاصد کے لیے شکل 4 کے مطابق شکل (SH) کی جائیں گی۔

کنکشن کے مقاصد کے لیے اینڈ پلیٹس میں کم از کم دو سوراخ ہونے چاہئیں۔

اگر اینڈ پلیٹس میں مرکزی سوراخ (شکل 1 دیکھیں) کی ضرورت ہو تو اس کا کم از کم قطر 28 ملی میٹر ہونا چاہیے۔

6.2 سادہ اینڈ پلیٹیں ایسے مواد سے بنی ہوں گی جن کی کم از کم پیداوار کی طاقت 235 N/mm 2 ہو اور اس کی کم از کم موٹائی ہو:

6 ملی میٹر کلاسز A، B، اور D پروپس کے لیے؛ کلاس C اور E پروپس کے لیے 8 ملی میٹر۔
پروفائل شدہ اینڈ پلیٹس میں موسم بہار کی سختی اور موڑنے والی مزاحمت کم از کم سادہ اینڈ پلیٹس کے برابر ہونی چاہیے۔

6.3 اینڈ پلیٹس پر درج ذیل دائروں کو کھینچنا ممکن ہوگا: کلاس A پرپس کے لیے 110 ملی میٹر قطر؛
     کلاس بی، سی، ڈی، اور ای پروپس کے لیے 120 ملی میٹر قطر۔
ان کونوں پر جو دوسری صورت میں تیز ہوں گے رداس 5 ملی میٹر سے کم یا اس کے برابر r سے کم یا 10 ملی میٹر کے برابر ہوگا۔
